¿Cuáles son los componentes de una placa de circuito impreso?

Una placa de circuito impreso (PCB) alberga una serie de componentes electrónicos que permiten que su dispositivo funcione. Los componentes electrónicos más utilizados son los circuitos integrados, las resistencias, los condensadores y los transistores. Todos estos componentes tienen una función especial en la regulación del flujo de electricidad. Es esencial conocer estos componentes de la PCBA para comprender cómo funcionan los dispositivos electrónicos.

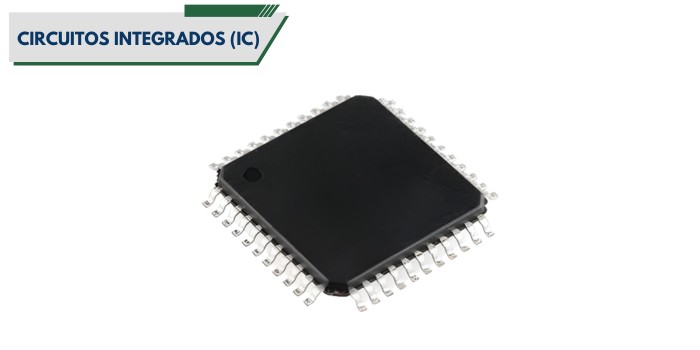

Circuitos integrados (IC)

Los circuitos integrados (IC), o microchips, son los potentes cerebros de su placa de circuito. Cuentan con miles de diminutos dispositivos electrónicos, incluidos transistores y resistencias, todos ellos integrados en un único chip de silicio. Permiten realizar funciones complejas en un espacio extremadamente reducido. Encontrará estos componentes esenciales tanto en paquetes de montaje superficial (SMD) como de orificio pasante.

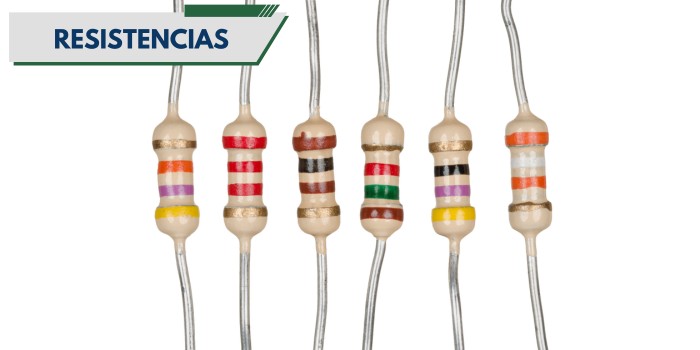

Resistencias

Las resistencias son elementos electrónicos simples destinados a resistir el flujo de corriente eléctrica. Se utilizan para controlar los niveles de voltaje y corriente, protegiendo los componentes más delicados del circuito, lo que las convierte en uno de los tipos más populares de componentes de placas de circuito. Por lo general, las resistencias se reconocen por su forma cilíndrica compacta y por las bandas codificadas por colores que indican su valor.

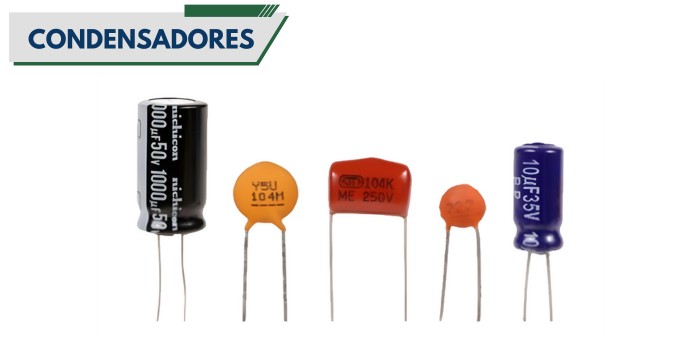

Condensadores

Los condensadores son componentes de PCBA que almacenan y liberan energía eléctrica de forma temporal, de forma similar a una pequeña batería. Un condensador en una placa de circuito desempeña un papel fundamental en el suavizado del voltaje, el filtrado de señales y el desacoplamiento del ruido. Esto proporciona una fuente de alimentación estable para otros componentes. Existen muchos tipos de condensadores, como los condensadores cerámicos, de tantalio y electrolíticos.

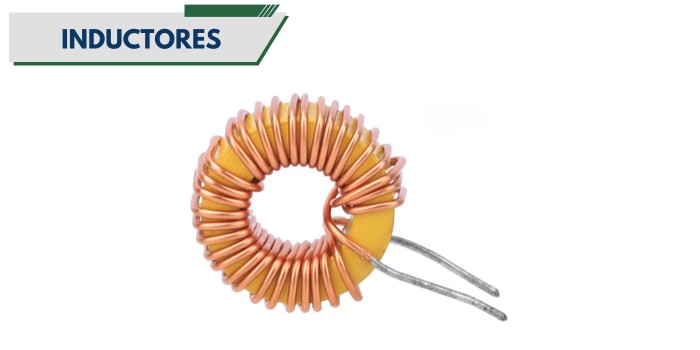

Inductores

Los inductores son dispositivos eléctricos que se utilizan de forma pasiva para almacenar energía en forma de campo magnético cuando se hace pasar una corriente a través de ellos. Un inductor típico es una bobina de alambre que se enrolla alrededor de un material central. Los inductores son muy buenos para resistir los cambios de corriente, lo que los hace perfectos para filtrar el ruido. Los inductores se utilizan para suavizar las señales y en los circuitos de regulación de potencia.

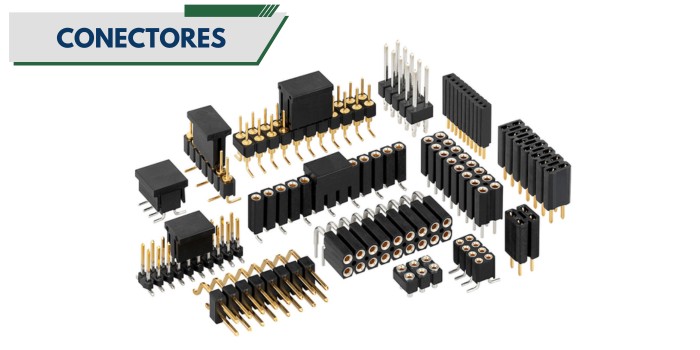

Conectores

Los conectores son puntos de interfaz cruciales en la placa de circuito impreso. Permiten conectar la PCB a otras placas, dispositivos o fuentes de alimentación. Existen muchos tipos, como puertos USB, conectores de pines para prototipos y bloques de terminales para el cableado. Son componentes fundamentales para formar un sistema electrónico completo y funcional.

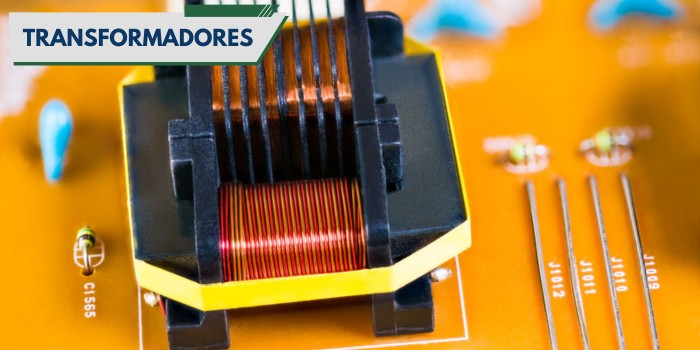

Transformadores

Los transformadores convierten la energía eléctrica de un circuito a otro mediante inducción electromagnética. Los transformadores se utilizan para aumentar o disminuir el voltaje a un valor específico. Por ejemplo, una fuente de alimentación utiliza un transformador para reducir el voltaje doméstico a un nivel seguro para su dispositivo. Esta función es importante en la conversión de energía, el aislamiento de señales y la adaptación de impedancia.

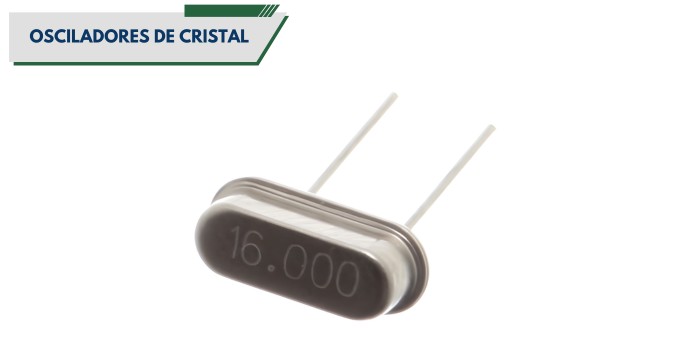

Osciladores de cristal

Los osciladores de cristal son el corazón de su placa de circuito, ya que proporcionan una señal de reloj precisa y estable. Utilizan un cristal de cuarzo vibrante para generar una señal a una frecuencia exacta. Esta señal de sincronización es importante para sincronizar el funcionamiento de los microcontroladores y otros componentes digitales. Sin ella, los circuitos digitales no funcionarían correctamente.

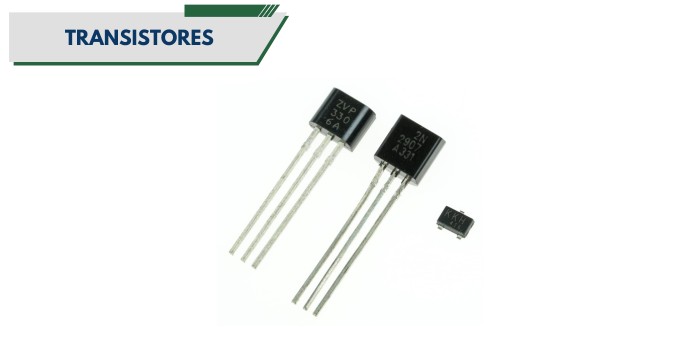

Transistores

Los transistores son componentes semiconductores básicos que funcionan como amplificadores o interruptores. Son como los bloques de construcción de la electrónica moderna. Una pequeña corriente aplicada a un cable controla un flujo de corriente mucho mayor a través de sus otros conductores. Esa simple acción permite que la lógica digital amplifique la señal.

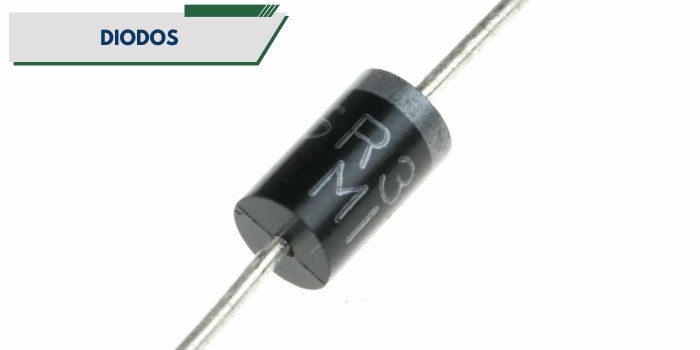

Diodos

Los diodos son componentes eléctricos que actúan como una vía de sentido único para la corriente eléctrica. La electricidad puede pasar a través de los diodos en una dirección, pero no en la otra. Esta característica ayuda a proteger los circuitos contra la tensión inversa. Los diodos emisores de luz o LED, que se utilizan generalmente para luces indicadoras, entran en esta categoría de diodos.

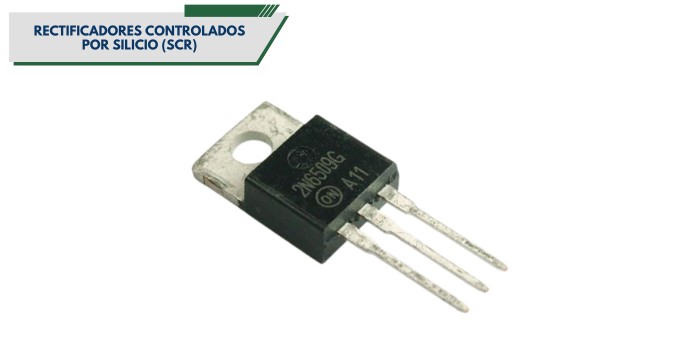

Rectificadores controlados por silicio (SCR)

Un rectificador controlado por silicio (SCR) es un tiristor que actúa como un interruptor controlable. Permite el flujo de corriente en una sola dirección, pero solo después de recibir una pequeña señal de activación en su terminal de puerta. Permanece encendido hasta que la corriente disminuye. Por lo general, se utilizan para conmutar cargas de alta potencia.

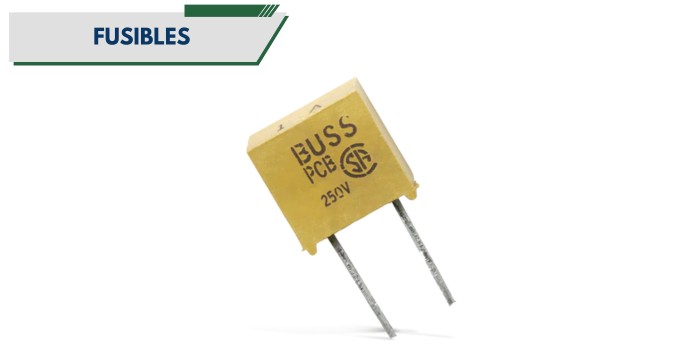

Fusibles

Los fusibles son componentes de seguridad esenciales en la placa de circuito impreso que se utilizan para proteger contra sobrecorrientes. Un fusible tiene un cable delgado que se funde y abre el circuito cuando la corriente es demasiado alta. Esta función de sacrificio protege los componentes más costosos de la placa de circuito impreso contra sobrecargas eléctricas o cortocircuitos, lo que permite garantizar la seguridad del sistema.

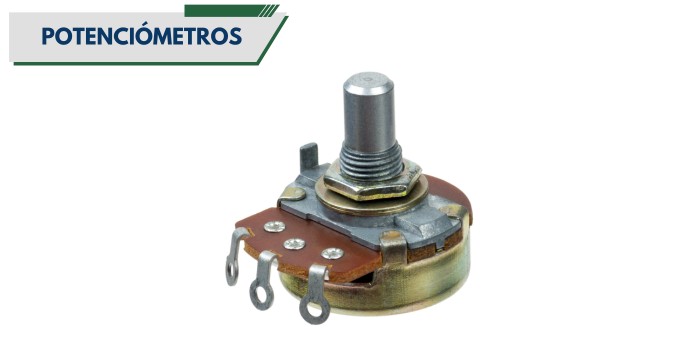

Potenciómetros

Los potenciómetros son un tipo de resistencia variable que permite ajustar manualmente los niveles de resistencia en un circuito. Su valor se puede cambiar girando una perilla o moviendo un control deslizante. Esto los hace perfectos para los controles de usuario, como ajustar el volumen de un altavoz o atenuar una luz. También se utilizan para calibrar y sintonizar circuitos.

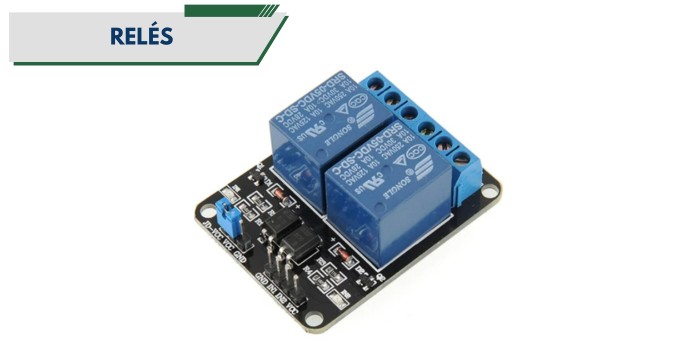

Relés

Los relés funcionan con energía y permiten que una señal de baja potencia accione un circuito de alta potencia. Al suministrar una pequeña cantidad de voltaje a su bobina, se crea un campo magnético que provoca el cierre de un interruptor mecánico. Permite controlar motores o luces de forma segura sin exponer el circuito de control a altos voltajes, lo que ofrece un gran aislamiento.

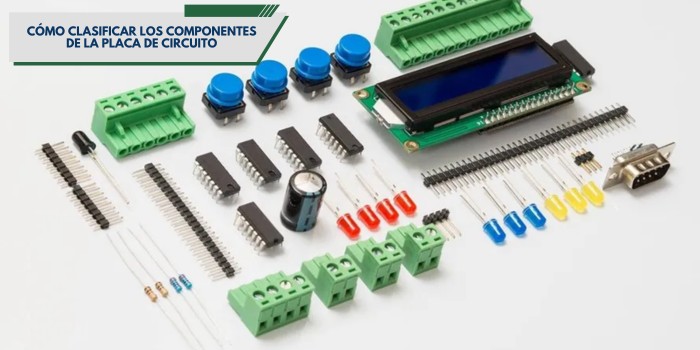

Cómo clasificar los componentes de la placa de circuito

Los componentes de las placas de circuito impreso se pueden clasificar en dos tipos principales: mecánicos y eléctricos. Esta clasificación permite conocer la función concreta que desempeña cada componente en el diseño y la funcionalidad de la PCB. Los componentes mecánicos dan forma física, mientras que los componentes eléctricos controlan el flujo de electricidad. Comprender la diferencia es esencial para saber cómo identificar los componentes de una placa de circuito impreso.

Componentes mecánicos

Los componentes mecánicos proporcionan la estructura física y las conexiones de la placa de circuito. Las piezas mecánicas son importantes para fijar los componentes eléctricos en su sitio y conectar la placa a otros sistemas. Algunas de estas piezas son conectores, tornillos y separadores. Sin este soporte estructural, no sería posible montar la PCB en un producto estable y funcional.

Componentes eléctricos

Los componentes eléctricos son los que controlan activamente el flujo de electricidad en el circuito. A diferencia de las piezas mecánicas, que añaden estructura, son estos componentes los que garantizan el funcionamiento del circuito. Regulan, canalizan y alteran la corriente para realizar determinadas funciones. Los componentes eléctricos se clasifican además en dos grupos: componentes electrónicos activos y pasivos.

Componentes eléctricos pasivos en las placas de circuito

Los componentes pasivos son aquellos componentes eléctricos que no necesitan ser alimentados por una fuente de energía externa para funcionar. Están formados por resistencias, condensadores e inductores.

Componentes activos de PCB

Los componentes activos son aquellos que requieren una fuente de alimentación externa para amplificar o regular las señales eléctricas. Se componen de transistores y circuitos integrados (IC).

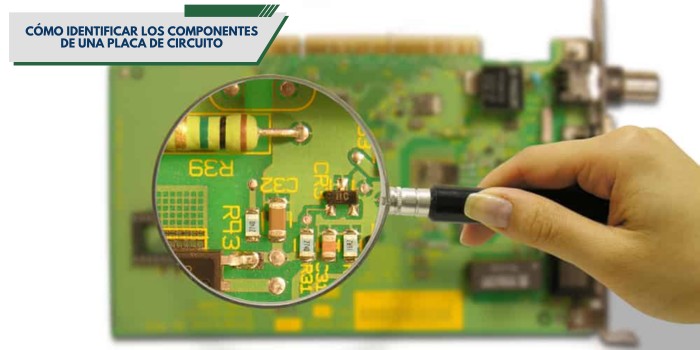

Cómo identificar los componentes de una placa de circuito

Para identificar los componentes de una placa de circuito, puede buscarlos basándose en su forma física, las etiquetas impresas y los designadores de referencia de la PCB. Conocer la finalidad de la placa y familiarizarse con los símbolos de los componentes electrónicos comunes le permitirá determinar fácilmente la función de cada pieza. Este proceso facilita la identificación de los componentes de la PCBA.

Determinar el propósito de la placa

En primer lugar, comprenda el propósito general de toda la placa. Busque cualquier texto, nombre de modelo o número de pieza en la PCB que le dé pistas. Saber si se trata de una placa base, una fuente de alimentación o un controlador le permite anticipar qué componentes verá y para qué se utilizan.

Inspeccione los componentes pasivos en detalle

Comience por los componentes pasivos, ya que su diseño suele ser uniforme. Las resistencias suelen tener bandas de colores para leer las etiquetas de los componentes, mientras que los condensadores están marcados con una «C». Los inductores suelen parecerse a pequeñas bobinas y llevan una «L», que se puede identificar fácilmente.

Evalúe cuidadosamente los circuitos integrados

A continuación, observe los circuitos integrados (IC), que son los chips complejos de la placa. Se pueden identificar buscando el número de pieza grabado en su superficie. Sus formas, tamaños y número de pines también le darán mucha información sobre sus respectivas funciones en el circuito.

Identifique otros componentes discretos de la placa de circuito

Puede reconocer otros componentes, como transformadores, relés y diodos, por sus etiquetas estándar, por ejemplo, T, K o D. Los transformadores se asemejan a una pequeña bobina enrollada, mientras que los diodos tienen una franja para marcar la polaridad. Los conectores suelen estar marcados con una J, por lo que estos componentes individuales son fáciles de identificar.

Consulte los designadores de referencia en línea

La mayoría de las placas de circuito tienen designadores de referencia impresos directamente junto a cada pieza. Estos códigos alfanuméricos se encuentran entre los métodos más fiables para identificar componentes. Basándose en los símbolos de estos componentes electrónicos, como «R» para resistencia o «Q» para transistor, la identificación es mucho más fácil.

La siguiente tabla indica los designadores de referencia más frecuentes que se imprimen en una placa de circuito. Estas abreviaturas estándar se pueden utilizar para encontrar rápidamente los distintos componentes electrónicos.

Investigue a fondo los componentes desconocidos

Si después de examinar físicamente un componente sigue sin poder identificarlo, utilice recursos en línea. Busque los números de pieza que encuentre en el componente en bases de datos en línea o consulte el diagrama esquemático del dispositivo. Este último paso es importante para identificar correctamente las piezas poco conocidas o especiales.

¿Cómo se conectan los componentes de la placa de circuito impreso en una PCB?

Los componentes de la placa de circuito están conectados por una red de finas pistas de cobre conocidas como trazas. Las trazas se comportan de manera similar a pequeños cables, transfiriendo energía eléctrica y potencia entre todos los componentes PCBA de la placa. La compleja disposición de los componentes de la PCB permite que el circuito funcione plenamente. Sus componentes conectan estas trazas mediante soldadura, ya sea en almohadillas superficiales o perforando agujeros en la placa.

Los dos métodos de conexión más comunes son los componentes SMD y los componentes de orificio pasante. Los dispositivos de montaje superficial (SMD) se sueldan directamente a las almohadillas de la superficie de la placa. Con los componentes de orificio pasante, se colocan los cables en orificios chapados, o vías, que atraviesan la placa. Las vías son esenciales porque también conectan las pistas entre las diferentes capas de una PCB multicapa. Por último, se aplica una máscara protectora de soldadura para mantener las pistas aisladas y evitar cortocircuitos accidentales.

Factores a tener en cuenta al elegir los componentes de una placa de circuito

Seleccionar los componentes de un circuito significa encontrar un equilibrio entre las especificaciones técnicas, las limitaciones físicas y las consideraciones del mundo real, como el costo y la disponibilidad. Esta cuidadosa consideración ayuda a garantizar que el resultado final sea confiable, fabricable y que haga lo que tiene que hacer. Teniendo en cuenta estos aspectos, se puede crear una placa de circuito impreso duradera y satisfactoria.

• Especificaciones eléctricas: debe asegurarse de que el voltaje, la corriente y la potencia nominales de los componentes sean compatibles con su circuito para evitar daños o fallas.
• Tolerancia y precisión: elija componentes con la tolerancia adecuada para los requisitos de precisión de su aplicación, especialmente para circuitos de medición o sincronización sensibles.
• Tamaño y huella: preste atención al tamaño físico de cada componente, ya que esto afectará directamente a la disposición de los componentes de la PCB y al tamaño total de su dispositivo.
• Rango de temperatura: asegúrese de que cada componente funcione de manera confiable dentro del rango de temperatura esperado para el entorno de su producto.
• Fiabilidad y vida útil: para los productos que deben utilizarse durante un periodo prolongado, es recomendable utilizar componentes con un historial probado de fiabilidad y larga vida útil.
• Costo: debe satisfacer las necesidades de rendimiento dentro de su presupuesto, teniendo en cuenta tanto el costo por unidad como el costo de propiedad.
• Disponibilidad: elija piezas que sean fáciles de obtener de los proveedores. De esta manera, podrá evitar retrasos en la producción y tomar decisiones sobre dónde adquirir las piezas electrónicas.
• Factores ambientales: tenga en cuenta el entorno en el que funcionará el dispositivo. ¿Estará expuesto a humedad, vibraciones o interferencias electromagnéticas?
• Cumplimiento normativo: asegúrese de que todas las piezas que elija cumplan con las normas y regulaciones industriales aplicables, por ejemplo, RoHS o REACH.
• Fabricabilidad: seleccione piezas que su socio de montaje pueda manejar, soldar e inspeccionar fácilmente, lo que puede reducir el costo de fabricación y mejorar la calidad.

PCBMay: proveedor de componentes y socio de ensamblaje de PCB llave en mano

Como proveedor profesional de ensamblaje de PCB, nos especializamos en ofrecer servicios integrales de ensamblaje llave en mano. Desde el abastecimiento de componentes hasta las pruebas finales de las placas de circuito, nos encargamos de cada paso del proceso, lo que le permite centrarse en el diseño básico y el desarrollo del producto.

Entendemos que la disponibilidad de los componentes afecta directamente al calendario de su proyecto. Nuestra fábrica mantiene un inventario de más de 300 000 componentes electrónicos, lo que reduce significativamente los plazos de entrega de las piezas estándar. En el caso de los componentes que no están en stock, nuestro equipo de compras profesional adquiere piezas 100 % trazables de fábrica a distribuidores autorizados basándose en su lista de materiales, lo que elimina el riesgo de falsificaciones. Además, para proyectos con restricciones presupuestarias, podemos ayudar a identificar alternativas rentables que cumplan con las mismas especificaciones técnicas y estándares de calidad. PCBMay se compromete a proporcionar servicios de ensamblaje de PCB rentables y personalizados para sus proyectos.

Más allá de la gestión de compras y del inventario, ofrecemos servicios gratuitos de inspección DFM para optimizar la colocación de los componentes y lograr un montaje perfecto. Cada placa de circuito se monta en estricta conformidad con la norma IPC-A-610 y se somete a pruebas exhaustivas, incluyendo AOI, ICT y pruebas funcionales para garantizar un rendimiento impecable.

Elija PCBMay como su socio ahora. Para empezar, envíe su lista de materiales (BOM) y los archivos Gerber a sales@pcbmay.com para recibir un presupuesto gratuito.

Conclusión

Los componentes de las placas de circuito son los elementos básicos de toda la electrónica moderna. Aprender cómo funcionan componentes como las resistencias, los condensadores y los circuitos integrados le proporciona la información básica necesaria para diseñar circuitos. Una placa de circuito es simplemente una base que une estas piezas en una disposición específica. Con esta guía, ahora tiene los fundamentos para explorar cómo estos componentes funcionan juntos para crear dispositivos potentes.

Preguntas frecuentes

¿Cómo puedo identificar los componentes de montaje superficial en una placa de circuito?

Los componentes de montaje superficial (SMD) se identifican por su pequeño tamaño y los códigos impresos en su cuerpo. Debido a su reducido tamaño, el uso de una lupa le ayudará a leer estas marcas. A continuación, puede buscar estos códigos en Internet para averiguar exactamente qué pieza es.

¿Cómo puedo distinguir entre los diferentes tipos de transistores?

Busque el número de pieza impreso en el cuerpo del transistor. Una rápida búsqueda en Internet del número le llevará a su ficha técnica, que le revelará todo lo que necesita saber, incluyendo si se trata de un BJT o un FET. La forma y el número de pines también le permiten identificarlo.

¿Cómo puedo garantizar la sustitución precisa de los componentes durante las reparaciones?

Para hacerlo correctamente, sustituya siempre una pieza defectuosa por otra que sea exactamente igual. Verifique el número de pieza y los detalles del componente. Al soldar, hay que tener cuidado de insertar el nuevo componente en la dirección correcta, ya que la mayoría de las piezas solo funcionan en un sentido.
