El ensamblaje BGA (Ball Grid Array) es una tecnología de empaquetado altamente confiable, ampliamente utilizada en electrónica avanzada. Permite diseños compactos, mejor rendimiento térmico y conexiones eléctricas fuertes. Al ofrecer mayor densidad de pines y mejor disipación de calor, el ensamblaje BGA garantiza un rendimiento estable, siendo ideal para dispositivos complejos como teléfonos inteligentes, computadoras y electrónica automotriz.
Los paquetes BGA permiten un mayor número de pines en un espacio reducido en comparación con los paquetes tradicionales, lo que posibilita circuitos más complejos en diseños compactos.
Las bolas de soldadura en los paquetes BGA proporcionan una excelente disipación de calor, reduciendo el estrés térmico y mejorando la confiabilidad y durabilidad del dispositivo.
El ensamblaje BGA garantiza conexiones consistentes y de baja resistencia entre la PCB y el componente, mejorando la integridad de la señal y el rendimiento eléctrico.
Los paquetes BGA son más pequeños y ligeros que otros tipos, permitiendo dispositivos electrónicos miniaturizados sin comprometer la funcionalidad ni el rendimiento.

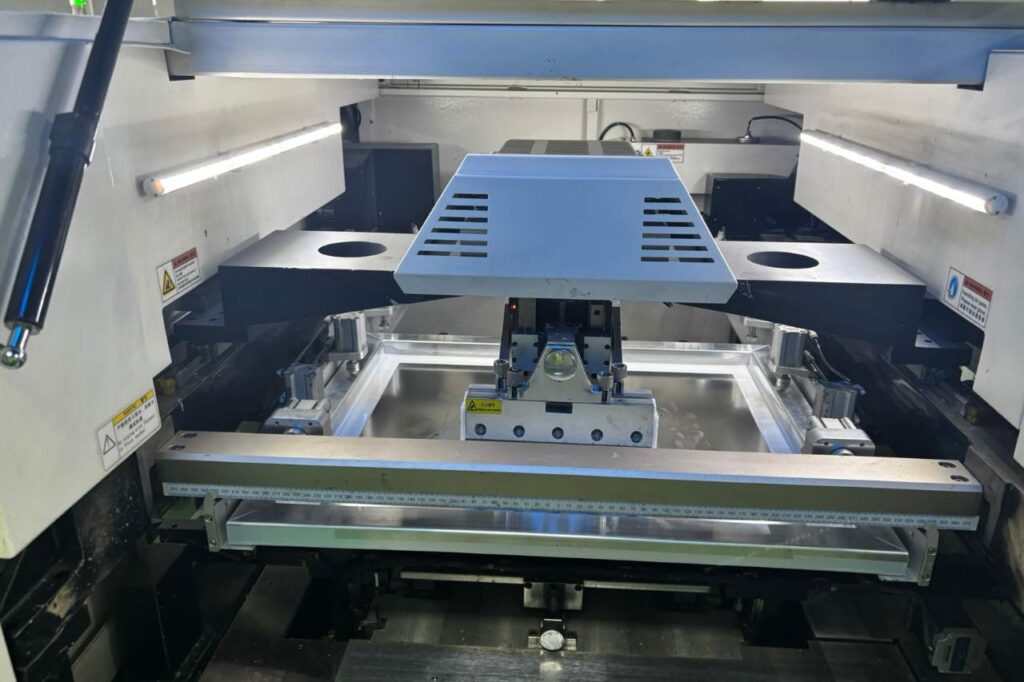

1. Aplicación precisa de pasta de soldadura
La correcta deposición de la pasta de soldadura garantiza conexiones fuertes y confiables, evitando defectos como exceso o falta de soldadura.
2. Colocación precisa de los componentes
Las máquinas automatizadas de pick-and-place posicionan los componentes BGA con gran exactitud, minimizando desalineaciones y problemas de puenteado.
3. Soldadura por reflujo controlada
Los perfiles de temperatura cuidadosamente gestionados durante la soldadura por reflujo aseguran el derretimiento uniforme de las bolas de soldadura, evitando uniones frías y estrés térmico.
4. Inspección y pruebas exhaustivas
Técnicas como inspección por rayos X e inspección óptica automatizada (AOI) verifican la calidad de las uniones de soldadura y detectan defectos ocultos.
5. Diseño de PCB y materiales de alta calidad
El diseño adecuado de las almohadillas, la correcta disposición de capas y materiales de primera calidad contribuyen a una óptima disipación de calor, integridad de señal y confiabilidad a largo plazo.

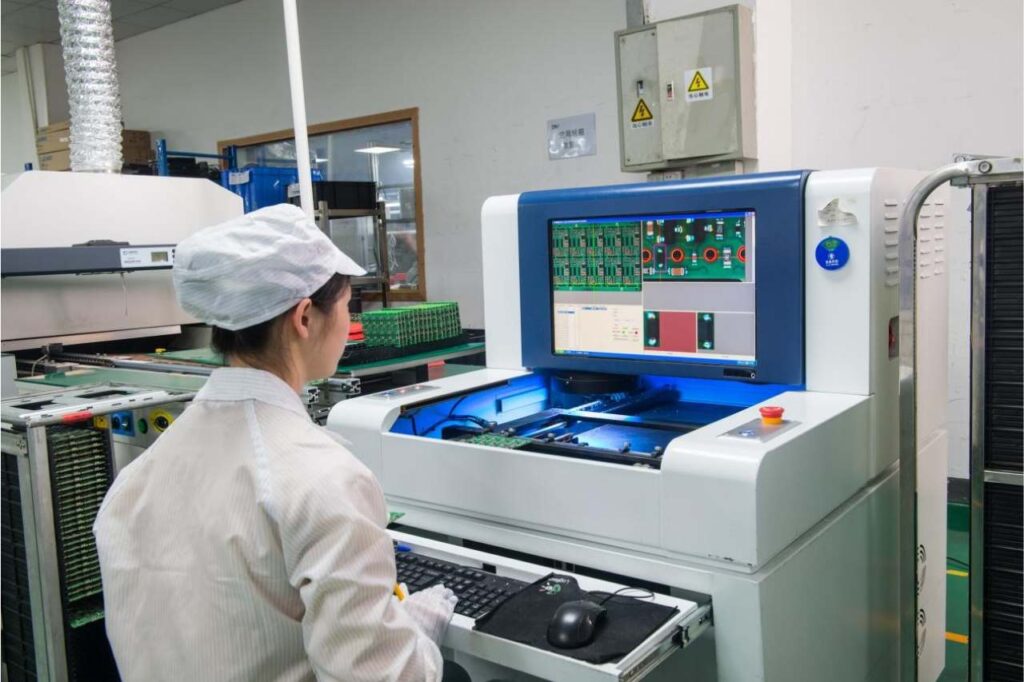

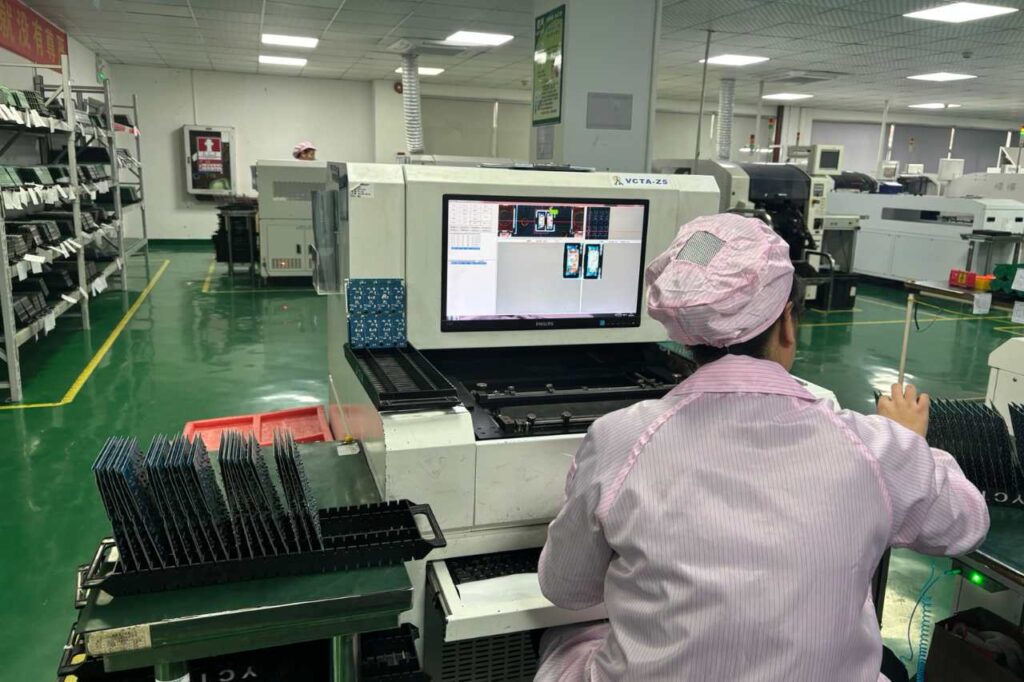

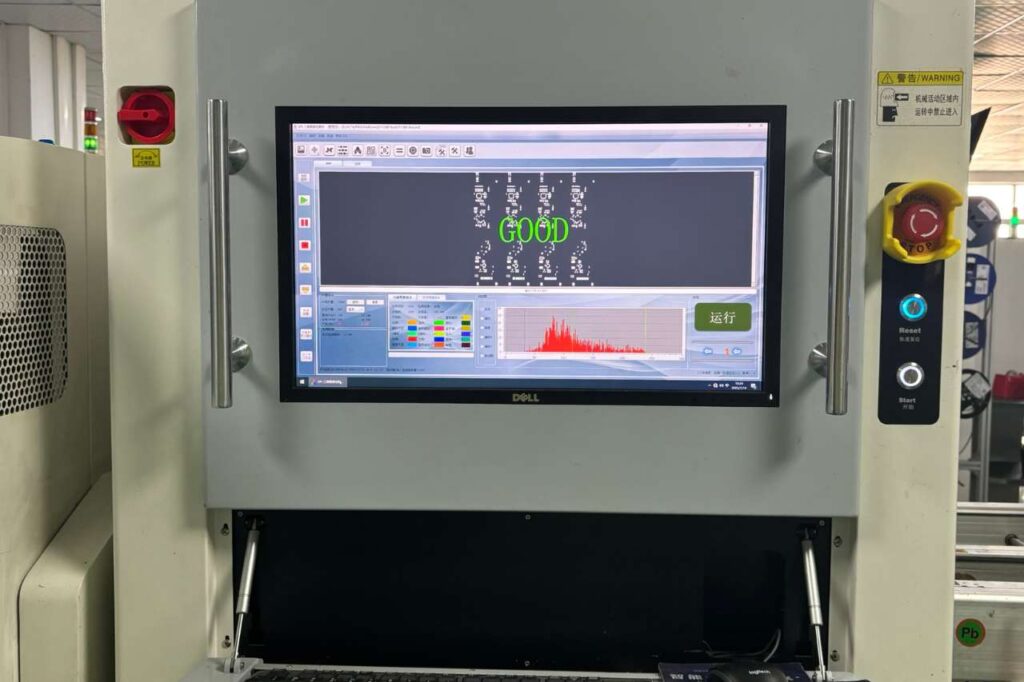

La AOI utiliza cámaras de alta resolución para inspeccionar la superficie de la PCB en busca de defectos de soldadura, desalineación de componentes o componentes faltantes. Este método identifica rápidamente problemas visibles antes de los siguientes pasos de ensamblaje, garantizando una producción confiable y de alta calidad.

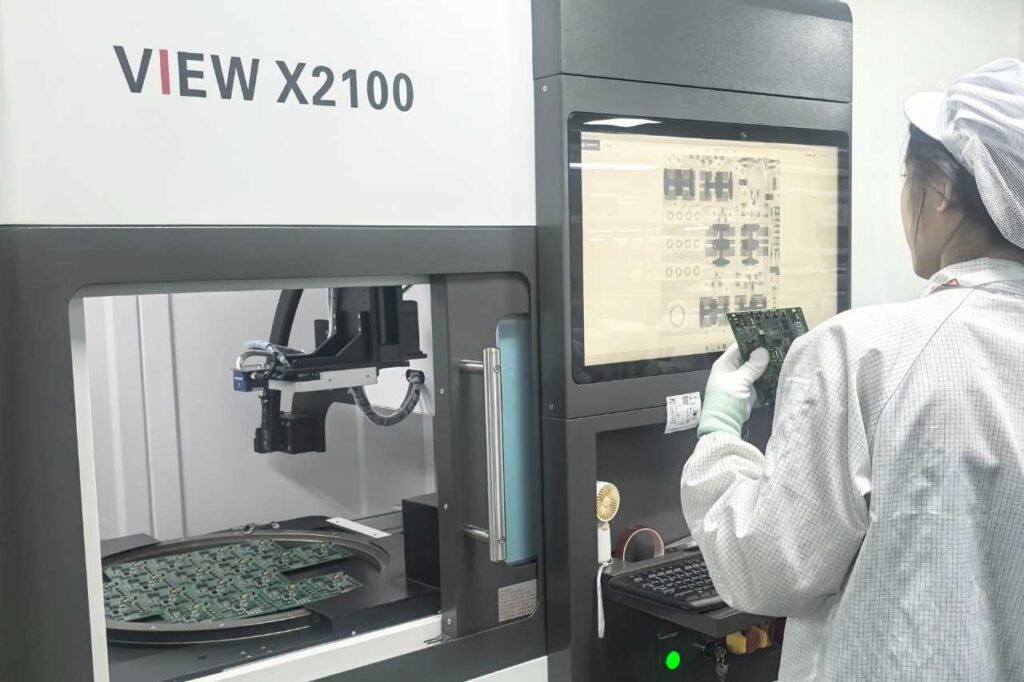

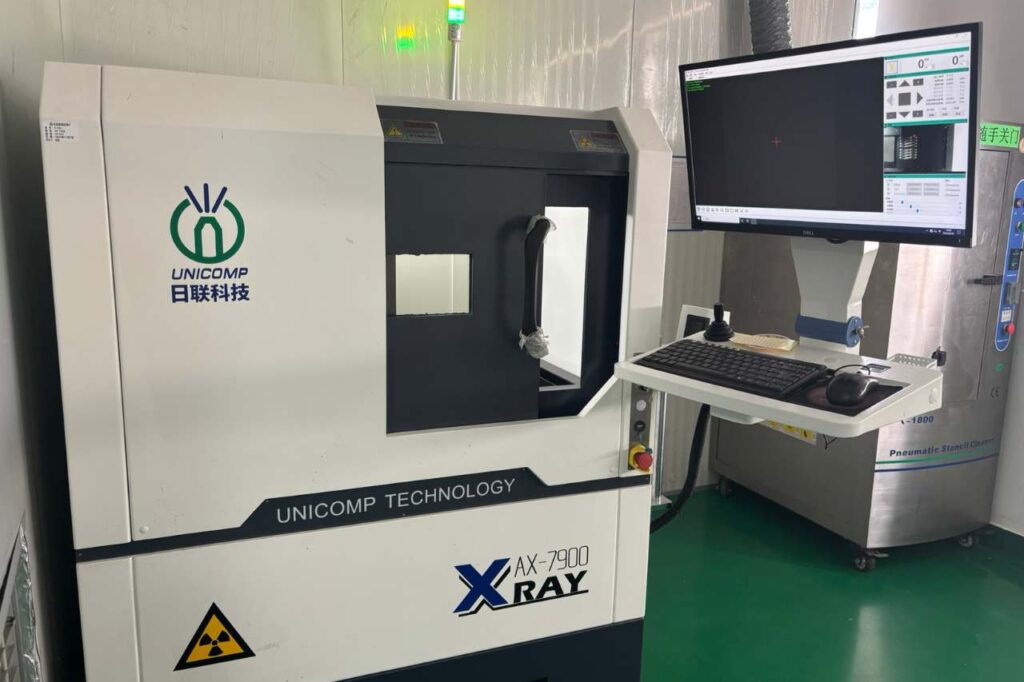

La inspección por rayos X permite examinar de manera no destructiva las uniones de soldadura ocultas debajo de los componentes BGA. Puede detectar problemas como vacíos, soldadura insuficiente, puentes o desalineaciones que no son visibles mediante inspección óptica tradicional.

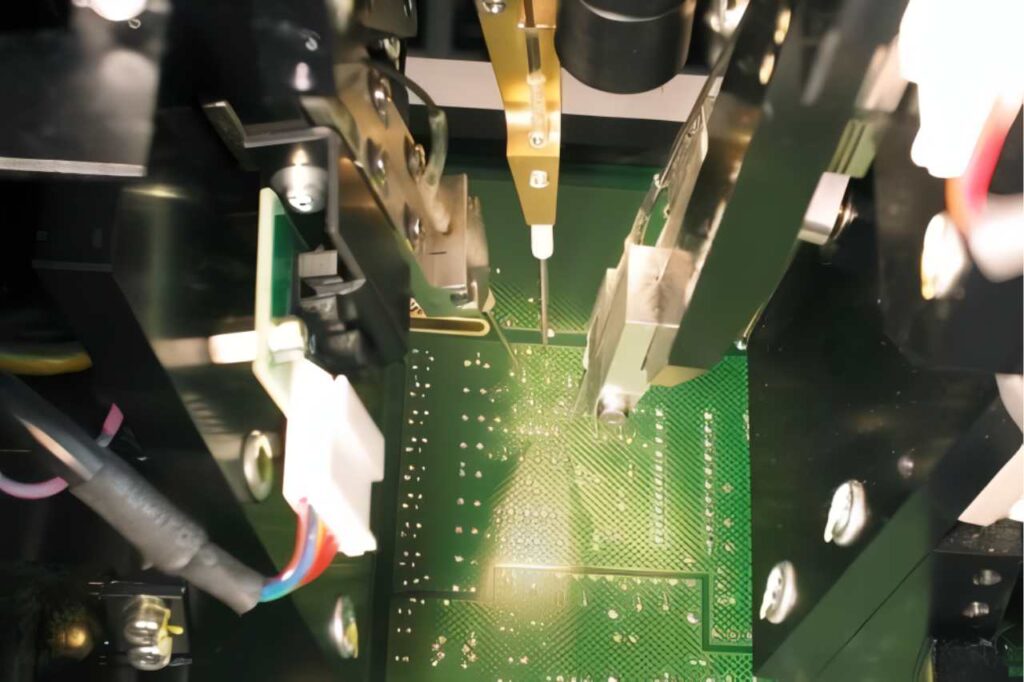

Las pruebas eléctricas verifican la funcionalidad de la PCB ensamblada, comprobando continuidad, cortocircuitos y el rendimiento de los circuitos. Este método asegura que el ensamblaje BGA cumpla con las especificaciones de diseño y funcione correctamente en la aplicación final.
El proceso de empaquetado BGA (Ball Grid Array) implica varios pasos clave para garantizar ensamblajes de alta calidad:
| NO | Descripción |
| 1 | Preparación del sustrato – La PCB o sustrato se limpia y prepara, con las almohadillas correctamente diseñadas para la colocación de bolas de soldadura. |
| 2 | Colocación de bolas de soldadura – Las bolas de soldadura se posicionan con precisión en las almohadillas BGA mediante equipos automatizados. |
| 3 | Soldadura por reflujo – El ensamblaje pasa por un horno de reflujo controlado, fundiendo las bolas de soldadura para formar uniones fuertes y confiables. |
| 4 | Limpieza – Se eliminan los residuos de flux para prevenir la corrosión y asegurar la confiabilidad eléctrica. |
| 5 | Inspección – Se realizan pruebas AOI, por rayos X y funcionales para verificar las uniones de soldadura y la calidad general del ensamblaje. |
| 6 | Pruebas finales y empaquetado – Los componentes BGA ensamblados pasan por pruebas eléctricas finales y luego se empaquetan cuidadosamente para su entrega. |
Elija PCBMay para sus proyectos de ensamblaje BGA, ya que combinamos equipos avanzados, técnicos capacitados y un estricto control de calidad para ofrecer ensamblajes confiables y de alto rendimiento. Nuestra experiencia en PCBs complejas y de alta densidad, tiempos de entrega rápidos y compromiso con la satisfacción del cliente garantizan que sus proyectos cumplan con especificaciones precisas, funcionen a la perfección y mantengan durabilidad a largo plazo en industrias como automotriz, médica, aeroespacial y electrónica de consumo.
Ofrecemos precios transparentes, sin cargos ocultos. Nuestros productos se fabrican en nuestras propias fábricas, por lo que puede estar seguro de su calidad.
BGA significa Ball Grid Array, un tipo de encapsulado de componentes electrónicos donde las uniones de soldadura se colocan en una matriz de esferas en la parte inferior del chip.
El BGA ofrece mejor rendimiento eléctrico, mayor densidad de pines, mejor disipación de calor y confiabilidad en comparación con otros encapsulados tradicionales.
El desafío principal es la inspección y el control de calidad, ya que las uniones de soldadura quedan ocultas bajo el chip.
Se utilizan máquinas de colocación SMT de alta precisión, hornos de reflujo controlados y equipos de inspección como rayos X.
La inspección por rayos X permite verificar la calidad de las uniones de soldadura ocultas y detectar defectos como vacíos o puentes.
El BGA utiliza esferas de soldadura bajo el chip, mientras que el QFP (Quad Flat Package) usa pines visibles en los bordes del componente.
Sí, con estaciones de retrabajo BGA especializadas es posible desoldar, alinear y volver a soldar un chip defectuoso.
Defectos comunes incluyen uniones frías, esferas vacías, puentes de soldadura y desplazamientos del chip.
A través de estrictos procesos de control de calidad, inspección AOI y pruebas funcionales después del ensamblaje.
Sí, los BGA están especialmente diseñados para funcionar en placas de múltiples capas con enrutamiento complejo.
El reballing consiste en reemplazar las esferas de soldadura dañadas o gastadas de un BGA para restaurar su funcionalidad.
PCBMay ofrece colocación de alta precisión, inspección con rayos X, retrabajo BGA y producción bajo estándares IPC de clase 2 y 3.
